Критерии выбора стальных стержней для монолитного перекрытия
Надежность несущей конструкции напрямую зависит от качества применяемых материалов. Монолитное перекрытие требует точного подбора комплектующих элементов для обеспечения безопасности здания. Основной силовой компонент системы — арматура, которая эффективно воспринимает растяжение. Бетон в этой связке отвечает за сопротивление нагрузкам на сжатие. При покупке обязательно учитывается класс стали, так как от него зависит предел текучести металла. Чаще всего в современных проектах фигурирует А500С или А400. Рифленая поверхность прута гарантирует максимальное сцепление с цементным раствором. Оптимальный диаметр стержней определяет предварительный инженерный расчет. Он учитывает потенциальный изгибающий момент и расчетный вес всей конструкции. Плита должна строго соответствовать жестким нормативам ГОСТ и СНиП. Качественный металлопрокат исключает риск внезапного обрушения под воздействием внешних факторов. Строительство жилых объектов не допускает использования материалов с признаками сильной коррозии или деформации.
Сравнение эксплуатационных характеристик популярных марок
| Параметр | Марка А400 (A-III) | Марка А500С |
|---|---|---|
| Предел текучести | 390 МПа | 500 МПа |
| Свариваемость | Ограниченная | Без ограничений (индекс С) |
| Тип профиля | Кольцевой | Серповидный (лучшее сцепление) |
| Рекомендуемое применение | Частное домостроение | Высотные здания, ответственные узлы |
Параметры оценки при закупке материала
- Проверка соответствия сечения проектной документации для исключения дефицита прочности.
- Оценка состояния поверхности: отсутствие слоистой ржавчины и масляных пятен.
- Наличие сертификатов качества от завода-изготовителя на каждую партию товара.
- Соответствие фактического веса погонного метра справочным табличным значениям.
- Равномерность рифления по всей длине металлического прута.
Рекомендация по входному контролю на объекте
Каждый стержень в структуре занимает строго определенное проектное положение. Нижний пояс берет на себя основные растягивающие нагрузка в середине помещения. Верхнее армирование предотвращает появление трещин над опорными точками. Надежная анкеровка концов прутьев в несущие стены или балка связки значительно усиливают общую жесткость. Для сборки элементов применяется вязка стальной нитью, обеспечивающая подвижность узлов. Мягкая проволока надежно фиксирует каркас до момента полного отвердения бетонной смеси. Чтобы стальная сетка находилась строго в толще раствора, устанавливаются пластиковые фиксаторы. Они формируют защитный слой, который предохраняет сталь от воздействия влаги и ржавчины. Перед подачей смеси выставляется опалубка, проверяется фактическое сечение прутьев и расчетный шаг армирования. Правильно подобранная толщина плиты и прочность металла гарантируют долговечность перекрытия на весь срок службы. Пролет между опорами напрямую влияет на выбор количества и расположения силовых элементов.
Инженерный расчет каркаса и распределение нагрузок
Профессиональный расчет конструкций начинается с определения всех видов воздействий на монолитное перекрытие. В расчетную схему закладывается собственный вес конструкции, а также полезная нагрузка от оборудования, мебели и перегородок. Основной изгибающий момент возникает в середине плиты, где пролет имеет максимальную величину. В этой зоне сталь работает на растяжение, поэтому здесь усиливается нижний пояс армирования. Бетон компенсирует сжимающие напряжения в верхней части расчетного сечения. Инженеры используют нормы СНиП и ГОСТ для подбора оптимальных параметров используемых материалов. Правильно выбранный диаметр и класс арматуры, например А500С или А400, гарантируют общую прочность. Рифленая поверхность прутьев обеспечивает высокую адгезию, предотвращая проскальзывание металла в бетонном массиве. Строительство требует точного соблюдения проектных данных по количеству и расположению силовых элементов. Весь используемый металлопрокат должен иметь соответствующее проектное сечение для исключения критических деформаций. Плита рассчитывается как единая пространственная система, где каждый стержень выполняет свою специфическую функцию.
Соотношение проектных параметров перекрытия
| Длина пролета, м | Толщина плиты, мм | Диаметр арматуры, мм |
|---|---|---|
| До 4 | 160 | 10 (А500С) |
| 4 ⎼ 6 | 180-200 | 12 (А500С) |
| Свыше 6 | По расчету балки | 14-16 (А500С) |
Этапы формирования арматурного скелета
- Определение расчетной схемы и сбор всех видов нагрузок на квадратный метр.
- Вычисление внутренних усилий в опорных и пролетных зонах конструкции.
- Подбор шага армирования и площади сечения основной рабочей арматуры.
- Проверка плиты на допустимый прогиб и раскрытие трещин согласно нормативам.
- Точный учет анкеровки стержней в местах их примыкания к несущим стенам.
Тонкости распределения стальных прутьев

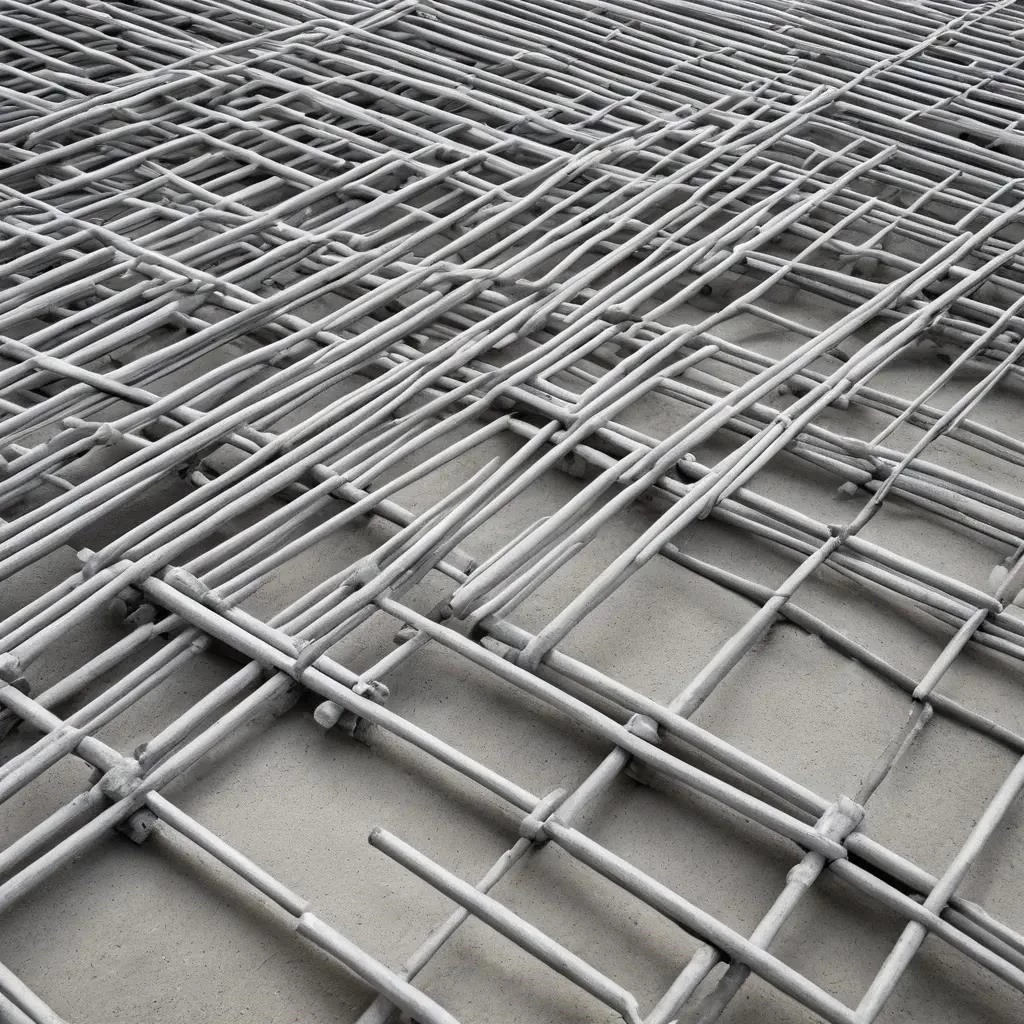

Для создания жесткой структуры используется сетка с типовой ячейкой 200х200 мм. Соединение элементов выполняется через процедуру вязка, для чего применяется мягкая отожженная проволока. Важно строго соблюдать проектный шаг армирования, чтобы каркас сохранял свою геометрию при заливке смеси. Верхнее армирование устанавливается в зонах отрицательных моментов, которые обычно возникают над опорами. Чтобы арматура не соприкасалась с поверхностью, которую образует опалубка, применяются пластиковые фиксаторы. Они формируют защитный слой, надежно предотвращающий коррозию металла внутри плиты. Надежная анкеровка прутьев в несущую балка или стену обеспечивает необходимую неразрезность системы. Вся поддерживающая конструкция должна быть жестко зафиксирована до начала активных бетонных работ. Расчетная толщина защитного слоя бетона обычно составляет от 20 до 30 мм. Качественный металлопрокат позволяет избежать появления опасных дефектов при долгосрочной эксплуатации здания.
Ответы на технические вопросы
Можно ли заменить А500С на А400? Это допустимо только после полного пересчета проекта, так как предел текучести у А400 значительно ниже. Зачем нужно рифление на прутах? Оно увеличивает площадь контакта с бетоном и практически исключает выдергивание стержня под высокой нагрузкой. Как влияет вес арматуры на плиту? Собственный вес стали всегда учитывается в общих нагрузках, но составляет малую часть по сравнению с массой бетона.
